Pomysł na wyciągarkę

[st.Medard]

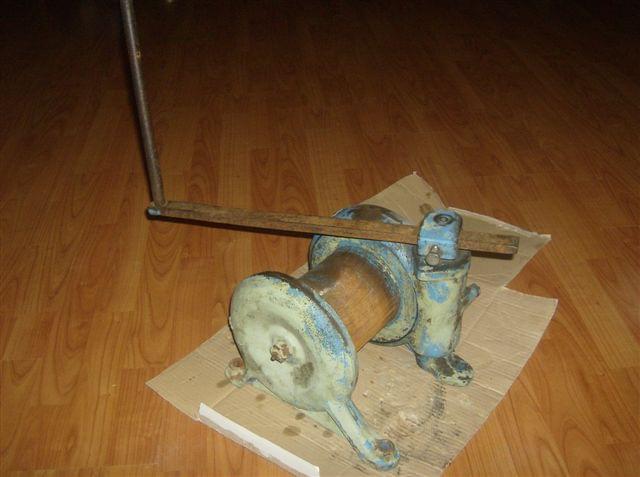

Koledzy poniosła mnie wyobraźnia i kupiłem na allegro taką wyciągarkę.
Służyła jako wyciągarka w pomocy drogowej. Jest bardzo solidna bo żeliwna i waży 22kg bez liny.

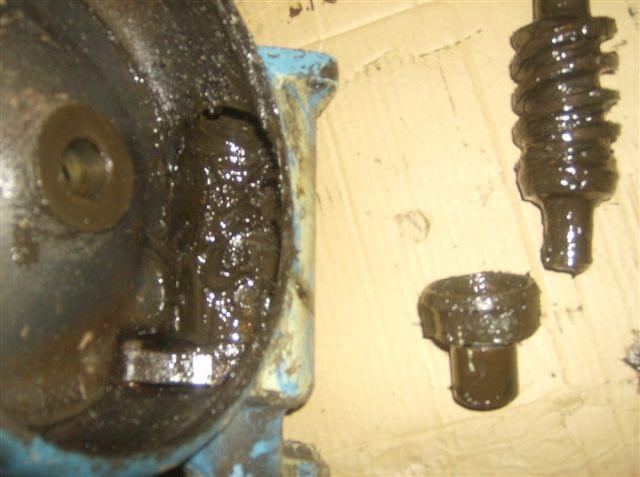

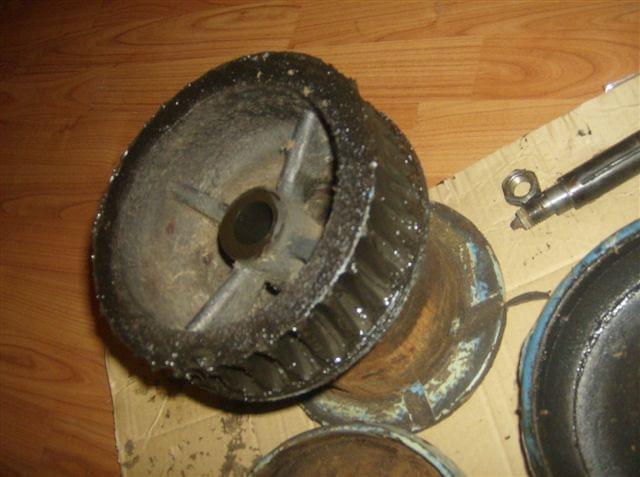

Zębatka na rolce do liny ma 32 zęby, ślimak ma 4 zwoje.

Obwód rolki na line to 400 mm a szerokość 135 mm. Żeby bęben obrócił się 1 raz, trzeba 16 razy zakręcić korbą.
Jest jeszcze zapadka, która powinna hamować ale bez obciążenia można kręcić korbą w dwie strony.

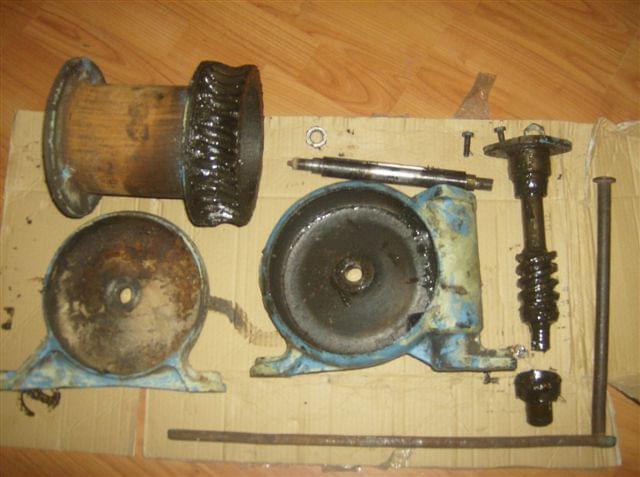

Tak wygląda jak jest rozłożona.

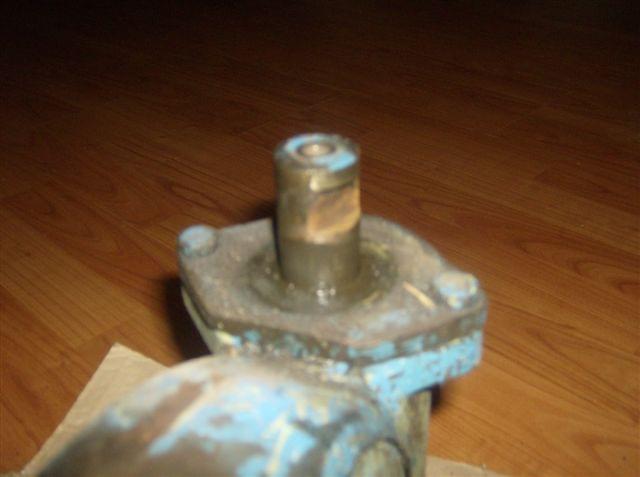

a tak wygląda mocowanie korby, jest wycięcie w wałku.

Szukam koncepcji jak to zamotać w suzuki sj410. Czy motać napęd elektryczny, czy może mechaniczny przez PTO, czy zostawić korbę?

[MACIEK27]

ja b ym korbe dał - nowa era wyciagarek ...

[N2O]

na korbę to jeśli chcesz w wyczynie startować

[tomasz sobkowiak]

A na góme od majtek to extrem

[st.Medard]

Tak serio to mocowanie korby chyba zostawię. Ale myślałem o przekładni z roweru wodnego z pedałami a załoga będzie trzy osobowa kierowca , pilot i napędowy no a tak wogóle to dzięki za posty konstruktywne.

[Zibi]

taaa. i jak auto ci szarpnie w dół to ci nogi z d...py wyrwie a w najlepszym wypadku kolana zęby wybiją

[st.Medard]

Ja jestem kierowcą i na razie etat napędowego jest wolny. Zapraszam do składania ofert.

[Wczasowicz]

Koledzy poniosła mnie wyobraźnia i kupiłem na allegro taką wyciągarkę.

Nie możesz mieć nikomu za złe, że poniosła Cię wyobraźnia.

Ja bym złożył, ewentualnie odmalował i sprzedał dalej...

A potem dołożył trochę kasy i kupił elektryczną.

Zamontuj na tyle auta i jedną wyciągarką załatw kwestię przodu i tyłu.

Ale nie wiem, czy to będzie wystarczająco "konstruktywne"...

[wodzu513]

Można do tego zamotać rozrusznik polonez owski , zablokować bendiksa . Wydziałem wyciągarkę na takim napędzie , nawet wyciągała lublina z rzeki .

[Flor]

Można do tego zamotać rozrusznik polonez owski , zablokować bendiksa . Wydziałem wyciągarkę na takim napędzie , nawet wyciągała lublina z rzeki .

a na co biorą lubliny

[Wczasowicz]

Czy ta przekładnia jest samohamowna ?

[Mag69]

Czy ta przekładnia jest samohamowna ?

przy przełożeniu 1:8 , to na pewno NIE

[Wczasowicz]

Czyli tak jak pisałem wyżej, odmalować i sprzedać.

Budowlanka się rozwija...

[vetrieska]

Ten slimak jest 2 a nie 4 zwojowy. to ze na dlugosci slimaka mozna nalziczyc 4 zeby nie swiadczy o tym ze jest 4 zwojowy. spojrz na niego od czola i zobacz ile osobnych zebow sie tam zaczyna? Wg mnie 2 a to znaczy ze przelozenie wynosi 1/16. Do elektryka za malo chyba ze zapodasz rozrusznik z planeta jakas? Do hydraulika byloby, do mechanika tez ale pozostaje kwestia sprzegla i hamulca ktore zrobic nie tak latwo zeby dzialaly i mialy rozsadne rozmiary. W suzuki najprosciej napedzic to z pto w reduktorze.
Co do samohamownosci to bardzo podobne sa przekladnie w lancuchowych wciagarkach podczepianych pod stropem (do podnoszenia czegos). Z tego co pamietam tam jest identyczne przelozenie i tez slimak dwuzwojowy, pod ciezarem trzyma ja zapadka, ktora od slimaka dzieli okladzina cierna. Gdy jest ciezar wywoluje na slimaku sile osiowa ktora dociska ta okladzine i sprzega zapadke ze slimakiem. Luzujac zmieniamy obroty slimaka a wowczas ta sila zmienia kierunek i poslizg na tym sprzegle ciernym jest mozliwy (zapadka zostaje zablokowana caly czas). Genialnie proste to jest i dziala ale czy sprawdziloby sie w offroadzie watpie Bo tu sie rozne manewry cwiczy nie tylko ciezar do gory.

[maruda]

Weź pod uwagę, że do rozwinięcia liny tez trzeba kręcić korbą, przy 10 metrach jakieś 400 razy.

[st.Medard]

Dzisiaj przywiozłem sobie dwa rozruszniki jeden od żuka a drugi napędzał silnik perkins 4 tzw. duży z wózka widłowego. Ostatnio w fieście siadł mi alternator i znalazłem firmę TPA w 3mieście a oni zajmują się i alternatorami i rozrusznikami. Rozmawiałem z właścicielem odnośnie wykorzystania silnika od rozrusznika do napędu wyciągarki, zobowiązał się zorientować. Na razie wiem, że takie rozruszniki mają 2000 obrotów na minutę a obracają silnikiem 100 razy na minutę. Mają od 2kW mocy, ale są i 5 kW. Dzięki za dotychczasowe posty liczę na więcej.

[wodzu513]

Coś z tego powinno wyjśc

[Bartex]

Można do tego zamotać rozrusznik polonez owski , zablokować bendiksa . Wydziałem wyciągarkę na takim napędzie , nawet wyciągała lublina z rzeki .

a na co biorą lubliny

rosówka ... napewno rosówka

[st.Medard]

Nie wiem czy nadmiernie nie teoretyzuję ale rozłożyłem jeden rozrusznik i zainspirował mnie frez od bendixa na wałku od rozrusznika. Taka spirala na której można by zamotać element z jakiejś skrzyni biegów a chodzi mi o zespół dwóch zębatek. Mniejsza i większa z odstępem miedzy nimi na szerokość zębatki a na wciągarce takie same tylko odwrotnie i na sztywno do wałka i bez odstępu. W momencie kiedy wyciągarka by ciągnęła, na wałku zębatki przykładowo zsunęły by się w dół i przełożenie byłoby z korzyścią dla siły i uciągu a w momencie odwijania liny zębatki ruchome na wałku z frezem wysunęły by się do góry i przełożenie byłoby na korzyść prędkości rozwijania ( nie wiem czy z tego co napisałem można coś skumać). Nie wiem tylko czy takie rozwiązanie nie wymagałoby hamulca na rolce z liną i jakiegoś wysprzęglenia.

[Damian]

temat jest mocno humorystyczny
szczególnie propozycja wyciągarki napędzanej pedałami z kabiny i zespół kierowca + pilot + muzina od pedałowania

[Qbartx]

st.Medard, moze jednak kombinuj po cichu a jak cos z tego wyjdzie to dopiero daj znac Z tymi przesowanymi zebatkami daj sobie spokoj, luz lepiej kombinuj z rozrusznika z planetarka;)

[Damian]

ja bym szedł w muzina - liczy się styl

[Qbartx]

Eee tam, luknij pw

[st.Medard]

Sorry koledzy ale po cichu kombinował nie będę bo to nie k..wa stan wojenny i jakaś konspira. O wolność słowa walczył dziad i ojciec i ja też pałą oberwałem, a to forum jest raczej do wymiany myśli a nie jest biurem patentowym do którego zapraszają najlepiej z prototypem. Środków na badania doświadczalne każdego rozwiązania nie mam a za konstruktywną krytykę podziękuję.
Co do rozwiązania z rozrusznikiem z planetarką to nie znam takiego rozwiązania ale poszukam może będzie łatwiejsze do zamotania.

[Qbartx]

Cos Ty taki wrazliwy??

Środków na badania doświadczalne każdego rozwiązania nie mam

Badan nie potrzeba, jak sie nie roz... znaczy ze dobrze Potem tylko parametry(zebatki) dobrac i z glowy
