Zderzak Samurai- wymiary i projekt w CAD

[Lesław]

Ja mam przykręcony dwiema śrubami na przelot ale to tak dla "spokojności".
Poprzeczka jest generalnie mało wytrzymała i nie ma co liczyć że wytrzyma jakieś większe obciążenia.

[boomi2]

ja też miałem dwie śruby ale one zarówno mocowały wyciągarke jak i zderzak

[Lord Pucniczek]

Czy ktoś ma może namiary na "kolegę z Czerska", który ponoć sprzedaje zderzaki własnego wykonania?

[michal328i]

Ja brałem zderzak od "kolegi z Kobyłki" ze znanego portalu aukcyjnego i jest solidnie i dokładnie zrobiony, waży 22kg.

[slavok]

od paru dni walczę z tematem tylnego zderzaka wymodziłem coś takiego:




profil zamknięty, przy końcach zrobione zwężenia, zaczepy dolne w miejscach gdzie mocuje się hak holowniczy, górne tak jak widać, zderzak z blachy 3mm, zaczepy 4mm, jeszcze myślę jak tu umocować kule do haka co by czasami coś przeciągnąć na przyczepce, rozchodzi się o to, że kula musi być niżej aniżeli zderzak i musi być umocowana tak by nie przeszkadzała w terenie... jak skończę projekt wrzucę zdjęcia.

[tanto]

jeszcze myślę jak tu umocować kule do haka

Jak już dorosnę do robienia zderzaka, to najprawdopodobniej pójdę w tego typu rozwiązanie http://www.shrockworks.com/files/products/d_101.jpg

[slavok]

no ja mam światła na klapie więc nic nie muszę wycinać, co do tego mocowania na hak, no cóż jest po prostu za wysoko bezpośrednio na zderzaku, uspawam jakiś wihajster przykręcany na klika śrub do zderzaka...

[tanto]

...ale hak mocowany w tym miejscu można odrobinę 'wygnąć' co by główka była na właściwej wysokości. Problem będzie z atestami, homologacjami itd., ale zderzak też ich nie posiada

[Kostuch]

od paru dni walczę z tematem tylnego zderzaka wymodziłem coś takiego:

Trochę bez sensu przykręcać jednocześnie do ramy i budy. Po coś są poduszki...

[slavok]

nie przykręcam do budy a do szpilki która mocuje budę do ramy, jest tam na tyle luzu, że buda może sobie spokojnie pracować na poduszkach, to mocowanie jest tam po to by w razie oparcia o drzewo zderzak nie oparł się o budę, główne mocowania są z dołu.

[slavok]

Ustrugałem ten zderzak już praktycznie do końca, zostalo tylko jeszcze przykręcić kule haka do elementu dokręcanego do tego dingsa co jest pod zderzakiem przyspawany, z założenia hak ma być ściągany bo powinien być wbity w dowód a ja tego nie mam :mrgreen:
w każdym razie zderzak mocowany od góry do szpilek od mocowania budy, od dołu do punktów mocowań oryginalnego haka.
Profil trochę za krótki ale akurat taki miałem pod ręką a z założenia miało to być wykonane z tego co się walało po garażu, w każdym razie swoje zadania spełnia po 1 przy oparciu o drzewo nie oprze się o klapę a właśnie o zderzak po 2gie jest mocowanie do haka który czasami się przydaje.
Profil z blachy 3mm mocowania płaskowniki 4mm.

[Colicab]

i tak Ci blachy widac K** 7***

[punix]

Żeby było śmieszniej, najlepiej widać na miniaturach

[slavok]

wiem, walić to

[pziaber]

Witam
Wreszcie mam nowy zderzak z przodu i tyłu made by @Bartex

Załozyłem wczoraj jeszcze tylko światła zrobic trzeba
tu jeszcz tylni

mocowania do ramy śrubami M10 z przodu x6 i M12 x4 z tyłu klasa 10.9

[gruszek]

Wrzuć może jeszcze zdjęcie mocowania do ramy tego zderzaczka tylnego.
własnie muszę u siebie coś wystrugać, bo mój się trochę wygiął...

[pziaber]

proszsze



zamontowałem w miejsce haka te mcowania ramy były pogrubiane blachą jak ktoś instalował hak
więc moze wytrzyma kinetyka (bartex juz to testował i wytrzymały)

[Bartex]

zamontowałem w miejsce haka te mcowania ramy były pogrubiane blachą jak ktoś instalował hak
więc moze wytrzyma kinetyka (bartex juz to testował i wytrzymały)

Jeśli tylko rama zdrowa to wytrzyma. Testowane wielokrotnie

[Kostuch]

proszsze

mocowania do ramy śrubami M10 z przodu x6 i M12 x4 z tyłu klasa 10.9

Plus trytytki i taśma klejąca na wypadek jakby śruby puściły
Ten wlew do gazu długo nie pożyje.

[pziaber]

trytytki trzymaja lampy bo wczoraj wieczorem montowałem
i jeszcze oświetlenia nie dokupiłem a rano do pracy trza jechać
wiem ze to strasznie wyglada ale sie poprawie

[pavelk]

Witam
Wreszcie mam nowy zderzak z przodu i tyłu made by @Bartex

Załozyłem wczoraj jeszcze tylko światła zrobic trzeba
tu jeszcz tylni

mocowania do ramy śrubami M10 z przodu x6 i M12 x4 z tyłu klasa 10.9

ale malowanie chyba slabe bo na 1 zdjeciu widac juz brak farby na najbardziej wysunietych punktach zderzaka - obtłukło sie przy montazu czy tu było podparte do malowania?

[pziaber]

troszke przy montażu trzeba było młotkiem stuknąć
ale już pomalowane

[tanto]

troszke przy montażu trzeba było młotkiem stuknąć

Bierze się deseczkę albo inny klocek drewna i się w nią nap.ala młotkiem, a nie bezpośrednio w element. Straty są zdecydowanie mniejsze.

[wojtassj]

A nie prościej tak zrobić, żeby potem młotka nie używać

Robiąc swój zderzak przeglądałem najpierw różne zdjęcia zderzaków i najbardziej spodobał mi się taki jak na zdjęciu niżej:

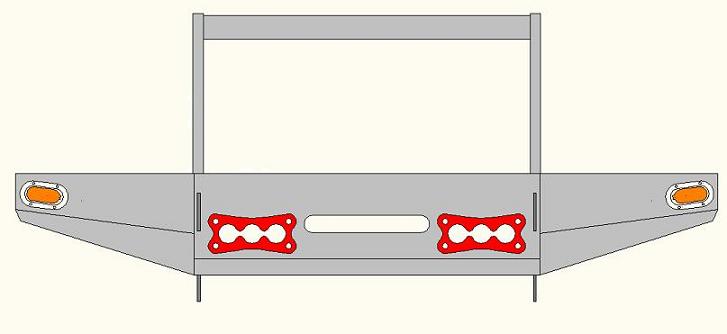

Pomierzyłem następnie samurajka i wyszło coś takiego:



Zderzak mam już gotowy ale nie pomalowany lada dzień go wypiaskuję, pomaluje i wkleję jakąś fotkę. Sam jestem ciekaw końcowego efektu.

Co do grubości blach to część przednią pod wyciągarkę i boczne pionowe mocowania zrobiłem z szóstki blachy a boki zderzaka z dwójki.

Waga całości zamknie się w 25kg.

Postojówek w zderzaku nie dałem tylko same kierunki. Kierunki kupiłem ledowe takie jak niżej:

Kierunki te są montowane do VW golf'ów III i IV z boku na nadkolu

[wojtassj]

Dzieło się udało i wyszło coś takiego:


Wg mnie lepiej on wygląda niż ten hajmerykański przykład na kŧórym sie bazowałem i robiłem korekty..
